Primärzündspule + Sekundäre Zündspule DiBlasi R7

Ein DiBlasiFahrer (Uwe L.) hat sich die Arbeit gemacht und je eine neue Primärzündspule und Sekundärzündspule auf unterschiedlichste Weise mit einem Ohmmeter durchgemessen. Somit kann man bei Verdacht auf Fehler die Werte mit den eigenen abgleichen.

Es handelt sich hier um die kontaktlose Zündung (ohne Unterbrecher):

• Externe sekundäre Zündspule TB
  Teilenummer: 2003
• Zündung Komplett 60W IDM mit Polrad
  Teilenummer: 2002
• Primäre Zündspule 60W IDM / Lichtmaschine Platte ohne Polrad
  Teilenummer: 902

Messergebnisse der Primärzündspule

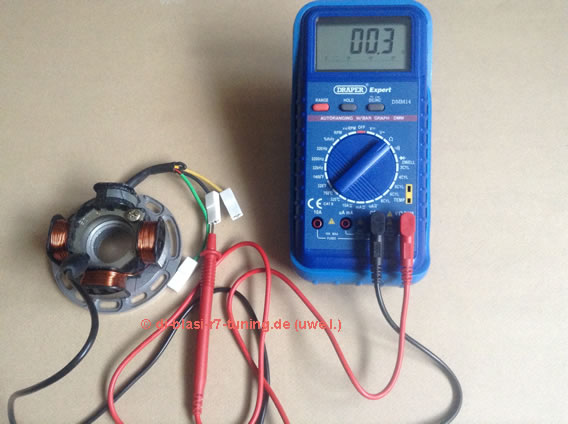

Messergebnis: 0,3 Ohm

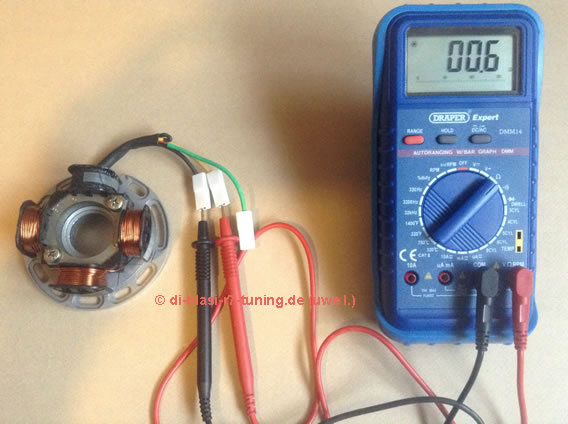

Messergebnis: 0,6 Ohm

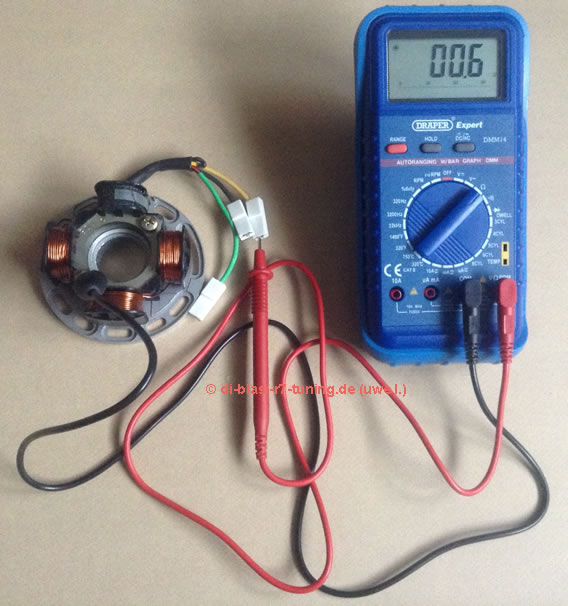

Messergebnis: auch 0,6 Ohm (logisch)

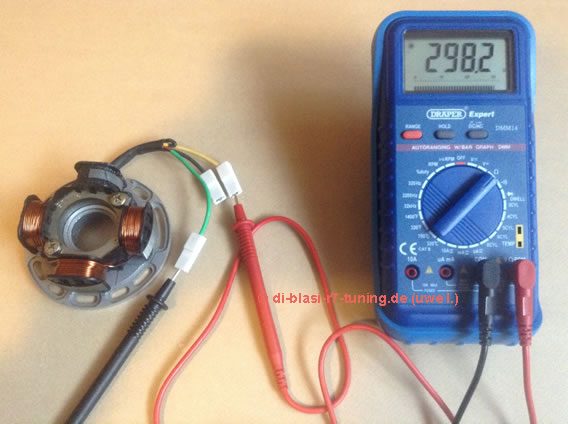

Messergebnis: 298,2 Ohm

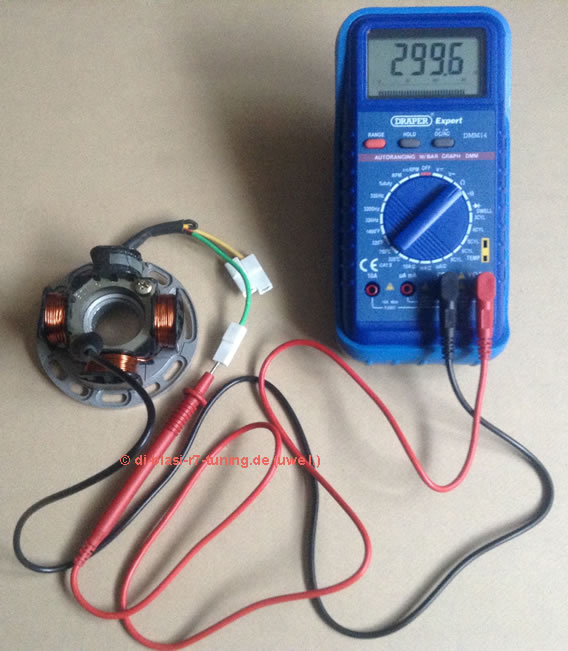

Messergebnis: 299,6 Ohm



Messergebnisse der Sekundärzündspule

Messergebnis: 3,12 MegaOhm

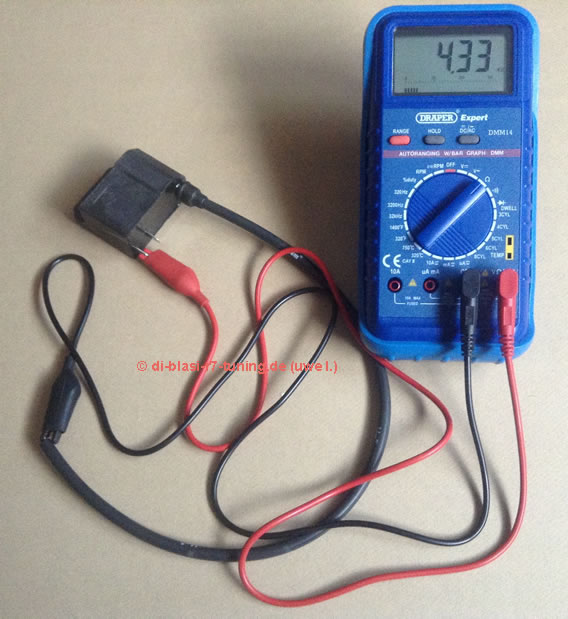

Messergebnis: 4,33 KiloOhm

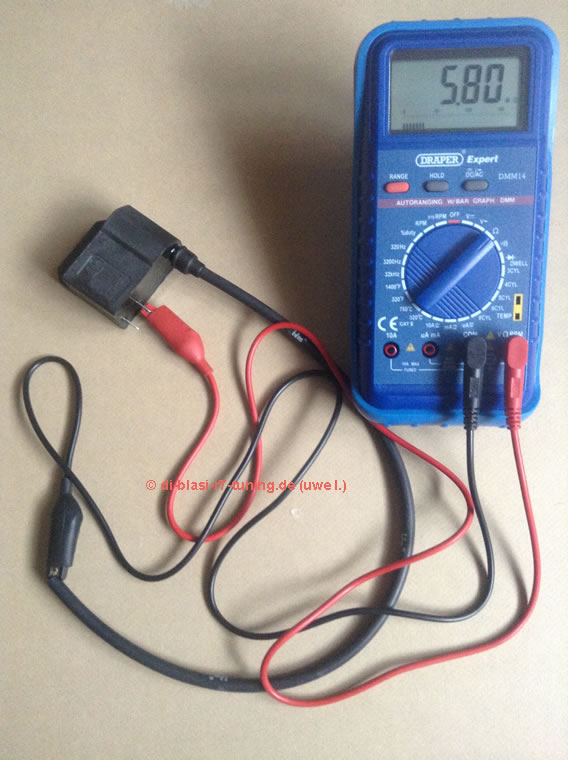

Messergebnis: 5,80 MegaOhm

Hoffentlich ist es eine Hilfe für Euch !
